聯(lián)系我們
| CONTACT公司總部：鄭州市大學南路電商港6號樓10層/11層
生產基地：河南省新密市來集鎮(zhèn)李堂工業(yè)園區(qū)
電 話： 0371-56777921
廠家直銷：139-3717-0928
郵箱：3491492646@qq.com
鋁質耐火磚
發(fā)布時間：2016/11/2 15:24:23 點擊率： 來源:xiaozhi 作者：榮盛耐材 鋁制耐火磚的生產和粘土磚生產工藝類似，不同點是配料中的高鋁熟料較多，耐火度高于粘土磚，抗酸堿侵燭性能 較好，適于各種窯爐燒成帶等處使用。
Al2O3含量大于48%的硅酸鋁質耐火磚統(tǒng)稱為鋁制耐火磚。按Al2O3含量的多少劃分為三個等級：I等（Al2O3>75%） ；II等（Al2O3為60%～75%）；Ⅲ等（Al2O3為48%～60%）。
根據礦物組成可分為：低莫來石質（包括硅線石質）及莫來石質（Al2O3為48%～71.8%），莫來石–剛玉質及剛玉 –莫釆石質（Al2O3為71.8%～95%），剛玉質（Al2O3為95%～100%）等耐火磚。

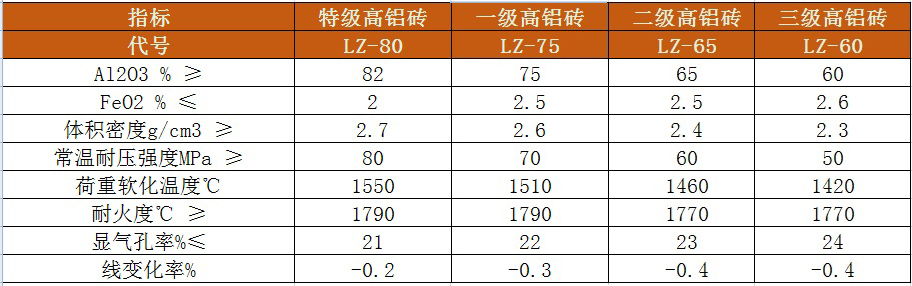

高鋁磚理化指標：
隨著高鋁耐火磚中Al2O3含量的增加，莫來石和剛玉成分的數量也增加，玻璃相相應減少，高鋁耐火磚的耐火性及 耐火磚的密度也隨之提高。
當高鋁磚中Al2O3含量小于 71.8%時，高鋁耐火磚中高溫穩(wěn)定晶相是莫來石，且隨Al2O3含量加而增多。對 Al2O3含量在71.8%以上的高鋁耐火磚，高溫穩(wěn)定晶相是莫來石和剛玉，隨71.8%含量增加，剛玉量增多，莫來石減 少，相應地提高高鋁耐火磚的高溫性能。
由于荷重軟化溫度是鋁制耐火磚的一項重要指標。我們在科學實驗結果中發(fā)現它隨高鋁耐火磚中Al2O3含量的變化 而變化。
Al2O3含量低于莫來石理論組成時，高鋁耐火磚中平衡相為莫來石-玻璃相。莫來石含量隨Al2O3含量的增加而增加 ，荷重軟化溫度也相應提高。
高鋁耐火磚磚抗熱震性比粘土磚差，850℃水冷循環(huán)3～5次。主要是由于剛玉的熱膨脹性較莫來石高，而無晶形轉 化之故。而且Ⅰ、Ⅱ等高鋁耐火磚耐熱震性比Ⅲ等高鋁耐火磚差些。
在生產上，通常采取凋整泥料顆粒組成的辦法，以改善高鋁耐火磚的顆粒結構特性，從而改善其耐熱震性。近年來 ，在高鋁耐火磚的配料中加入一定數量的合成堇青石制造高耐熱震性的高鋁耐火磚，取得明顯的效過。
高鋁耐火磚的抗渣性也隨Al2O3含的增加而提高。降低雜質含量，有利于提高抗侵蝕性。
高鋁耐火磚與粘土磚的區(qū)別在于高鋁耐火磚具有良好的使用性能，因此比粘土磚具有較長的使用壽命，成為目前建 材工業(yè)應用較廣泛的耐火磚之一。
主要用于砌筑高爐、熱風爐、電爐爐頂、鼓風爐、反射爐、回轉窯內襯。此外，高鋁磚還廣泛地用做平爐蓄熱式格 子磚、澆注系統(tǒng)用的塞頭、水口磚等。
但是，因為鋁制耐火磚的生產成本高于粘土磚。因此，在粘土磚能夠使用的地方，我們需要根據工程預算來選擇合 適的耐火磚產品。
在線咨詢(7*24)
電話咨詢
