聯系我們
| CONTACT公司總部：鄭州市大學南路電商港6號樓10層/11層
生產基地：河南省新密市來集鎮李堂工業園區
電 話： 0371-56777921
廠家直銷：139-3717-0928
郵箱：3491492646@qq.com
磷酸鹽磚

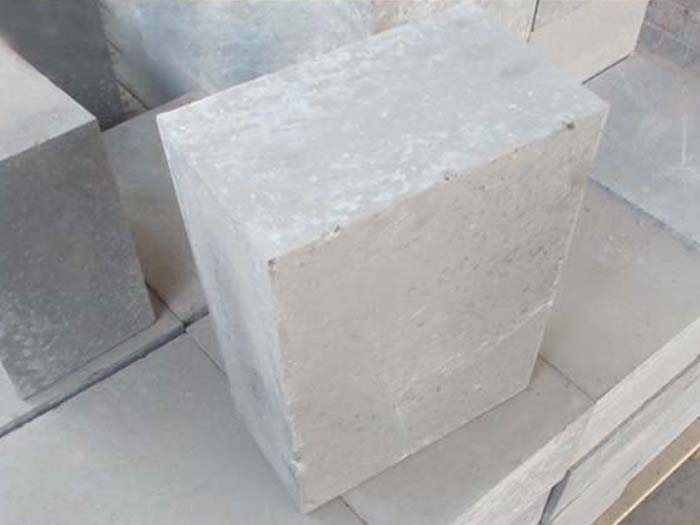

發布時間：2016/10/25 16:58:17 點擊率： 來源:小鵬 作者：榮盛耐材 磷酸鹽磚又稱為磷酸鹽結合高鋁磚，是用磷酸鹽結合燒礬土集料，機壓成型，用濃度為42.5%～50%磷酸溶液作結合劑而制成的一種新型低溫燒結耐火磚，三氧化二鋁含量在80%左右。使用磷酸二氫鋁作結合劑的是磷酸鹽耐磨磚。
磷酸鹽磚具有以下特點：
1、具有良好的抗化學侵蝕性，并且抗堿能力遠遠優于粘土磚，高鋁磚；
2、較高強度，耐磨性好；
3、良好的抗熱震性能；
4、荷重軟化溫度高；
5、導熱性差。
磷酸鹽磚的密度為2.77g/cm，抗壓強度經過500℃處理冷卻后為105MPa；1000℃，為16.48MPa；荷重軟化溫度：0.6%變形時為1325℃～1440℃，4%變形時為1495℃～1550℃，導熱系數：500℃為1.849,800℃為1.777,1000℃為1.748,1300℃為1.91；平均熱膨脹系數（10-8/℃）：500℃時為6.24,1000℃時為7.25,1300℃時為6.53。
磷酸鹽磚按型號分兩類，分別為P，PA。P為普通磷酸鹽結合高鋁磚（簡稱普磷）；PA為特種磷酸鹽耐磨磚（簡稱特磷）。普通磷酸鹽磚是由磷酸溶液結合，而特種磷酸鹽磚是由工業磷酸，工業氫氧化鋁配比成的溶液結合，后者強度比前者強度突出，適合砌筑在磨損嚴重的部位。
由于磷酸鹽磚的優良特性，相比高鋁磚的耐火度高、強度大、耐急冷急熱性好、耐磨性好，它的出現使之高鋁磚逐漸在水泥回轉窯的應用中淘汰。主要用于水泥窯回轉窯預熱帶、高溫帶和風口磚等部位，適用于各類水泥窯使用效果良好。
附：磷酸鹽磚理化指標
| 項目 | 指標 | ||
| 磷酸鹽磚 | |||
| I | Ⅱ | ||
| 化學成分 | AI2O3% ≥ | 75 | |
| Fe2O3% ≤ | 3.2 | ||
| CaO% ≤ | 0.6 | ||
| 常溫耐壓強度 MPa ≥ | 70 | 60 | |
| 體積密度（g/cm3） ≥ | 2.70 | 2.65 | |
| 荷重軟化溫度T0.6（℃） ≥ | 1350 | 1300 | |
| 熱震穩定性（1100℃，水冷）/次 ≥ | 10 | ||
在線咨詢(7*24)
電話咨詢
