聯(lián)系我們
| CONTACT公司總部：鄭州市大學南路電商港6號樓10層/11層
生產(chǎn)基地：河南省新密市來集鎮(zhèn)李堂工業(yè)園區(qū)
電 話： 0371-56777921
廠家直銷：139-3717-0928
郵箱：3491492646@qq.com
您的當前位置:首頁 > 新聞動態(tài) > 產(chǎn)品知識 > 正文
正文
高鋁耐火磚密度

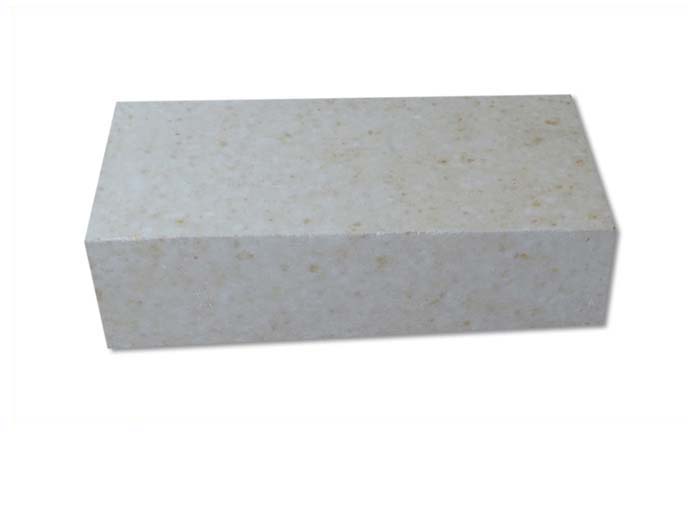

發(fā)布時間：2016/10/21 16:58:35 點擊率： 來源:小鵬 作者：榮盛耐材 高鋁耐火磚是三氧化鋁（Al2O3）含量在48%以上的一種中性耐火材料。由礬土或其他氧化鋁含量較高的原料經(jīng)過成型和煅燒而成。熱穩(wěn)定性高，耐火度在1770℃以上，抗渣性較好，主要用于砌筑煉鋼電爐、玻璃熔爐、水泥回轉爐等的襯里。
因為高鋁耐火磚的耐火度高、使用壽命長、抗渣性高的良好使用品質等特點，通常引來一些采購商的青睞，但高鋁耐火磚也分有等級和質量的，所以在購買的時候我們也需要區(qū)分以下高鋁耐火磚的等級質量之分，一般分為：特等-A1203含量＞80%；一等-A1203含量＞75%；二等-A1203含量為60%～75%；三等-A1203含量為48%～60%。四個等級。
高鋁耐火磚根據(jù)其氧化鋁的含量不同，體積密度也不盡相同，氧化鋁含量越高其質量越好，體積密度也越大，一般來說高鋁耐火磚的密度在2.3-2.6 g/cm3范圍之間，一級高鋁磚密度為2.5 g/cm3左右；二級高鋁磚密度為2.4 g/cm3左右；三級高鋁磚密度為2.3 g/cm3左右；特級高鋁磚密度為g/cm3左右。

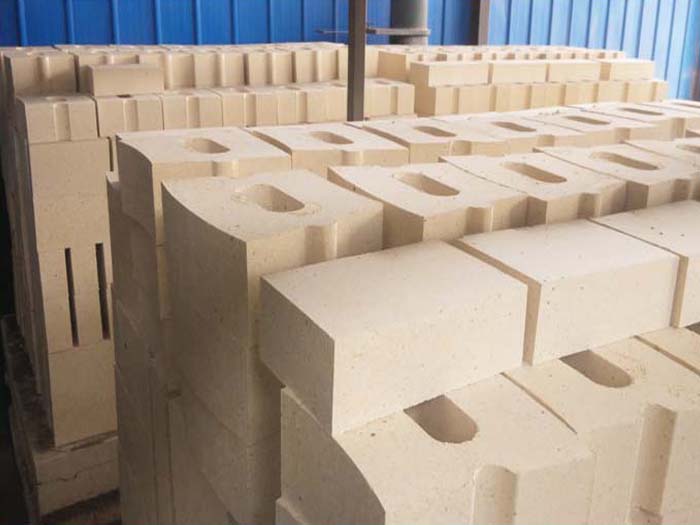

高鋁耐火磚是一種硅酸鋁質耐火材料制品，高鋁耐火磚的特性主要有以下幾點：
1、耐火度高。高鋁耐火磚耐火度比粘土磚和半硅磚耐火度都高，達1750℃～1790℃；
2、荷重軟化溫度高。高鋁耐火磚中（AI2O3）含量高雜質少，因此荷重軟化溫度較粘土磚高；
3、抗渣性優(yōu)良。高鋁耐火磚因（AI2O3）含量高，因此接近中性耐火材料，可以帶抗酸性、堿性渣的侵蝕，但高鋁耐火磚因還含有SiO2所以抗堿性渣比抗酸性渣能力弱。
高鋁耐火磚主要用于砌筑高爐、熱風爐、電爐爐頂、鼓風爐、反射爐、回轉窯內襯；此外還廣泛用于平爐蓄熱室格子磚、澆注系統(tǒng)用的塞頭、水口磚等。
附：高鋁磚理化指標
| 名稱 | 一級高鋁磚 | 二級高鋁磚 | 三級高鋁磚 | 特種高鋁磚 |
| LZ-75 | LZ-65 | LZ-55 | LZ-80 | |
| AL2O3 %≥ | 75 | 65 | 55 | 82 |
| Fe203 % < | 2.5 | 2.5 | 2.6 | 2.0 |
| 體積密度g/cm3 | 2.5 | 2.4 | 2.3 | 2.6 |
| 常溫耐壓強度MPa > | 70 | 60 | 50 | 80 |
| 荷重軟化溫度 ℃ | 1510 | 1460 | 1420 | 1550 |
| 耐火度 ℃ > | 1790 | 1770 | 1770 | 1790 |
| 顯氣孔率 % < | 22 | 23 | 24 | 21 |
| 重燒線變化率 % | -0.3 | -0.4 | -0.4 | -0.2 |
在線咨詢(7*24)
電話咨詢
