粘土磚以粘土熟料作骨科,耐火粘土作結合劑制成的Al2O3含量為30～48％的耐火材料制品。粘土磚是歷史久、應用廣泛的耐火材料。

　　

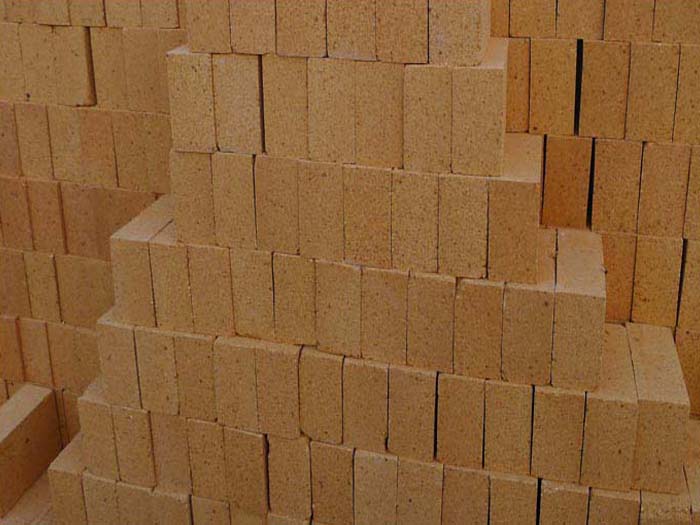

　　粘土磚N1,n1是粘土磚的一個牌號，該產品是Al2O3含量一般多在40%以上的粘土磚，粘土磚N1是應用非常廣泛的一種定型耐火材料，常被用作蓄熱室封墻，小煙道襯磚及蓄熱室格子磚、爐門襯磚、爐頂以及上升管襯磚。

　　

　　制造粘土磚的原料是粘土質礦物。天然耐火粘土一般可分為硬質粘土和軟質粘土。在耐火材料制造工藝中，前者大多數經煅燒后用作熟料；后者加水后，塑性好，容易燒結，多用作結合劑。

　　

　　粘土礦物主要有高嶺石(Al2O3·2SiO2·2H2O)、地開石(成分與高嶺石相同,但晶格常數不同)、蒙脫石(Al2O3·4SiO2·6H2O)和云母類礦物。

　　

　　粘土質耐火材料原料豐富，加工簡便,價格低廉,因此比其他任何耐火材料使用得更為廣泛：用于高爐、熱風爐、化鐵爐、盛鋼桶及澆鋼系統和均熱爐,加熱爐,有色金屬熔煉爐，硅酸鹽工業和化學工業用窯爐以及所有熱工設備的煙囪和煙道等。

　　

　　粘土磚主要用途：

　　廣泛用于冶金、建材、化工、石油、機械制造、硅酸鹽、動力等工業領域。

　　

　　粘土磚在0~1000℃的溫度范圍內，粘土磚的體積隨著溫度升高而均勻膨脹，線膨脹曲線近似于一條直線，線膨脹率為0.6%~0.7%，只有硅磚的一半左右。當溫度達1200℃后再繼續升溫時，其體積將由膨脹最大值開始收縮。粘土磚的殘余收縮導致砌體灰縫的松裂，這是粘土磚的一大缺點。當溫度超過1200℃后，粘土磚中的低熔點物逐漸熔化，因顆粒受表面張力作用而互相靠得很緊，從而產生體積收縮。

　　

　　粘土磚N1中的Fe2O3含量小于2.0～2.5%。配料中熟料為65～85%，結合粘土為35～15%。將粉碎的結合粘土和磨細的熟料混磨,再與顆粒熟料一起配制成半干泥料,高壓成型,在約1400℃下燒成，性能較好。粘土磚N-2a在高溫下呈弱酸性，抗堿性熔渣侵蝕的能力稍差,但隨Al2O3含量提高而增強。粘土磚的常見牌號還有N-1，N-2b，N-3a，N-3b。

　　

　　粘土磚屬于弱酸性耐火制品，能抵抗酸性熔渣和酸性氣體的侵蝕，對堿性物質的抵抗能力稍差。粘土磚的熱性能好，耐急冷急熱。 粘土磚的耐火度與硅磚不相上下，高達1690~1730℃，但荷重軟化溫度卻比硅磚低200℃以上。

　　粘土耐火磚（N1）價格是多少？目前價格在一千元左右，具體看是出廠價還是含稅運。
